Hệ thống kích từ máy phát điện không chổi than

Hệ thống kích từ máy phát điện là bộ phận cung cấp dòng điện kích thích cho cuộn dây rotor, giúp máy phát điện tạo ra và duy trì điện áp đầu ra ổn định. Trong đó, hệ thống kích từ không chổi than hiện đang được sử dụng phổ biến nhờ khả năng vận hành bền bỉ, hiệu suất cao và yêu cầu bảo trì thấp hơn so với hệ thống kích từ truyền thống.

Hệ thống kích từ máy phát điện là gì?

Hệ thống kích từ máy phát điện là hệ thống cung cấp dòng điện một chiều (DC) cho cuộn dây rotor nhằm tạo ra từ trường quay – yếu tố bắt buộc để máy phát điện sinh ra điện năng.

Trong quá trình vận hành, dòng điện kích từ giữ vai trò đặc biệt quan trọng:

• Giúp khởi động và duy trì hoạt động của máy phát điện. Nếu không có dòng kích từ, máy phát sẽ không thể tạo ra điện áp đầu ra.

• Ổn định điện áp và điều chỉnh công suất phản kháng, đảm bảo điện áp cấp cho tải luôn nằm trong giới hạn cho phép.

• Hỗ trợ máy phát điện vận hành an toàn, bền bỉ và đạt hiệu suất tối ưu trong mọi điều kiện tải.

Có thể hiểu, hệ thống kích từ máy phát điện hoạt động tương tự như một bộ ổn định điện áp tự động, quyết định trực tiếp đến chất lượng và độ ổn định của nguồn điện phát ra.

Cấu tạo và chức năng các bộ phận trong hệ thống kích từ máy phát điện

Hệ thống kích từ máy phát điện bao gồm nhiều bộ phận phối hợp chặt chẽ, mỗi bộ phận đảm nhiệm một vai trò riêng nhằm đảm bảo máy phát vận hành ổn định và an toàn.

Bộ chỉnh lưu

Bộ chỉnh lưu có nhiệm vụ chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Dòng điện xoay chiều sinh ra từ stato sẽ được hệ thống diode chỉnh lưu biến đổi thành dòng DC ổn định để cấp cho cuộn dây rotor, tạo từ trường cho máy phát điện.

Bộ diệt từ

Bộ diệt từ dùng để xử lý lượng từ dư thừa còn tồn tại trong cuộn kích từ sau khi máy phát ngừng hoạt động. Việc loại bỏ từ dư giúp hạn chế nguy cơ chập mạch, tăng độ an toàn cho người vận hành và các thiết bị sử dụng điện từ máy phát.

Bộ điều chỉnh điện áp tự động AVR

AVR (Automatic Voltage Regulator) là bộ phận kiểm soát và điều chỉnh dòng kích từ nhằm giữ điện áp đầu ra luôn ổn định khi tải thay đổi. Ngoài ra, AVR còn tham gia điều khiển tần số, công suất vô công, giúp máy phát điện hoạt động hiệu quả và bền bỉ trong thời gian dài.

Bộ bảo vệ quá áp

Khi máy phát điện vận hành vượt quá giới hạn cho phép hoặc xuất hiện sự cố điện áp bất thường, bộ bảo vệ quá áp sẽ phát tín hiệu cảnh báo và tự động ngắt nguồn nếu cần thiết. Điều này giúp bảo vệ toàn bộ hệ thống kích từ và máy phát điện khỏi hư hỏng nghiêm trọng.

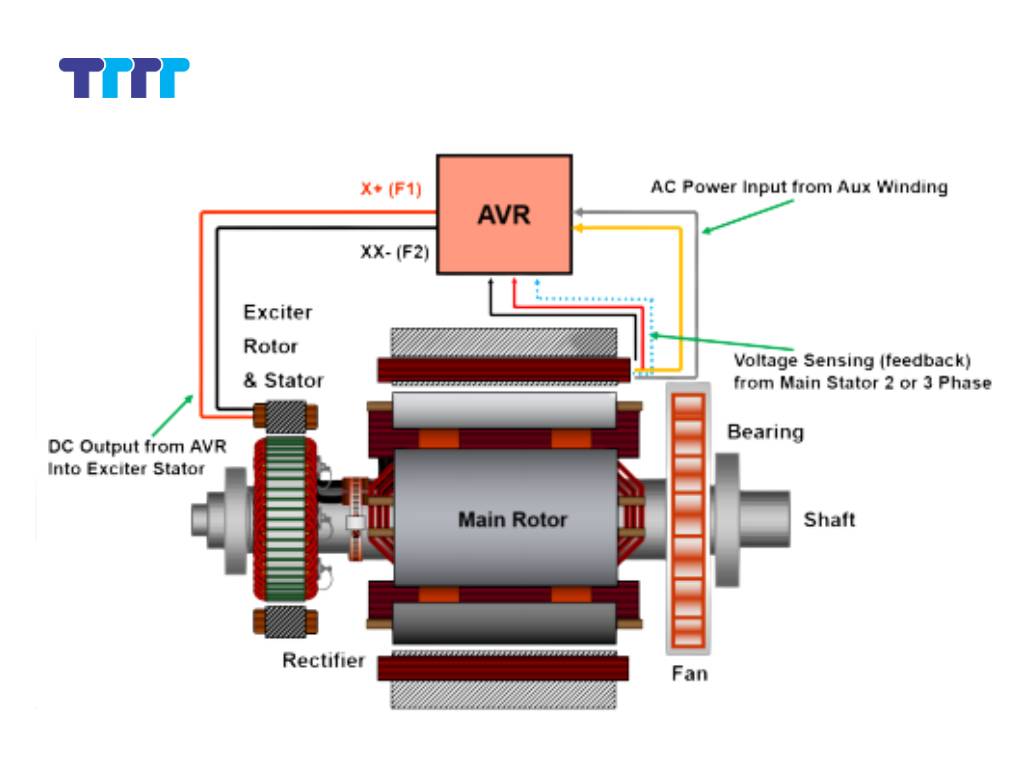

Nguyên lý hoạt động của hệ thống kích từ máy phát điện

Hệ thống kích từ máy phát điện hoạt động bằng cách cung cấp dòng điện một chiều cho cuộn dây kích thích của rotor, tạo ra từ trường cần thiết để sinh điện. Đây là một trong những phụ tùng củ phát điện quan trọng, ảnh hưởng trực tiếp đến khả năng lên điện và độ ổn định của máy phát.

Khi máy phát điện khởi động, dòng điện xoay chiều sinh ra từ cuộn dây phụ của stato sẽ được đưa qua bộ chỉnh lưu để chuyển thành dòng điện một chiều. Dòng DC này cấp vào rotor, tạo từ trường quay. Khi rotor quay trong stato, điện áp ổn định sẽ được sinh ra tại đầu ra của máy phát, đảm bảo thiết bị tiêu thụ điện hoạt động an toàn và hiệu quả. Các bộ phận như bộ chỉnh lưu, AVR và cuộn kích từ đều thuộc nhóm phụ tùng củ phát điện cần được kiểm tra định kỳ để duy trì hiệu suất vận hành.

Tùy theo nguồn cấp (tĩnh hoặc quay) và phương thức điều khiển, hệ thống kích từ máy phát điện được chia thành nhiều loại khác nhau. Trong đó, phổ biến nhất là kích từ không chổi than và kích từ tĩnh, thường được sử dụng trong các dòng phụ tùng củ phát điện cho máy phát dân dụng và công nghiệp nhờ khả năng vận hành ổn định, ít bảo trì và tuổi thọ cao.

Các loại hệ thống kích từ máy phát điện phổ biến hiện nay

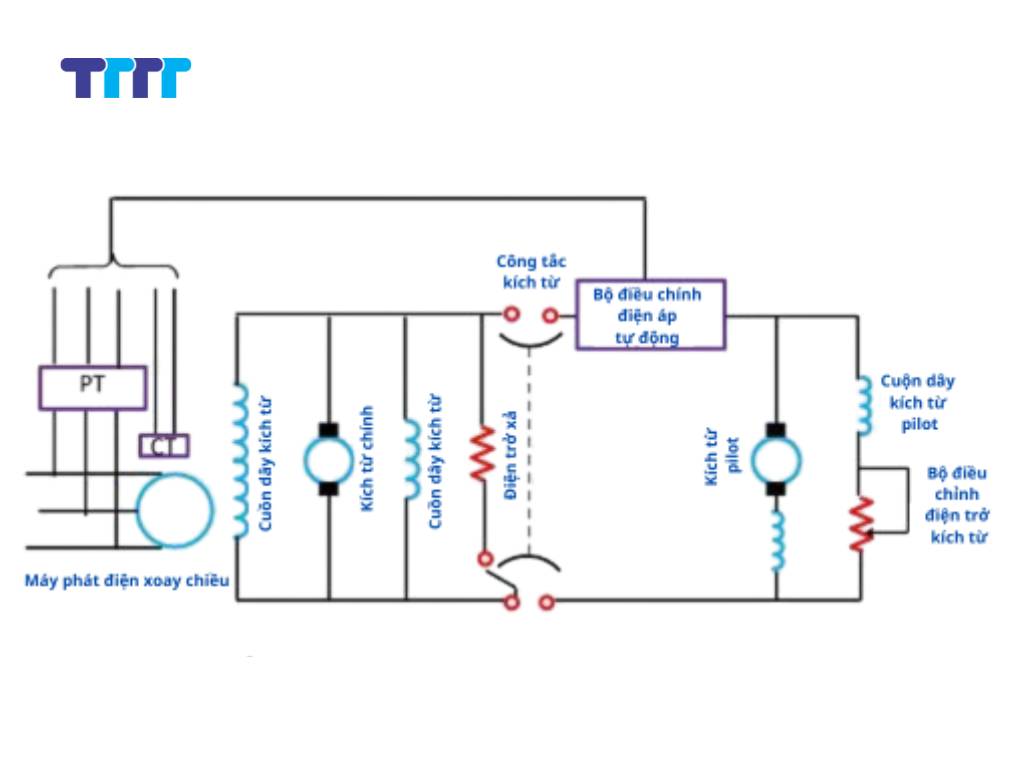

Hệ thống kích từ máy phát điện một chiều (DC Excitation System)

Đây là dạng hệ thống kích từ truyền thống, sử dụng máy phát điện một chiều để tạo ra dòng điện kích từ. Điện áp đầu ra của máy kích thích được điều chỉnh nhằm thay đổi dòng kích từ cấp cho rotor.

• Ưu điểm: Dễ điều chỉnh, cấu tạo đơn giản.

• Nhược điểm: Phải sử dụng chổi than và cổ góp, gây hao mòn và tốn chi phí bảo trì.

Với máy phát công suất nhỏ, máy kích thích DC thường được kéo trực tiếp cùng trục. Với máy công suất lớn, hệ thống thường dùng động cơ riêng biệt.

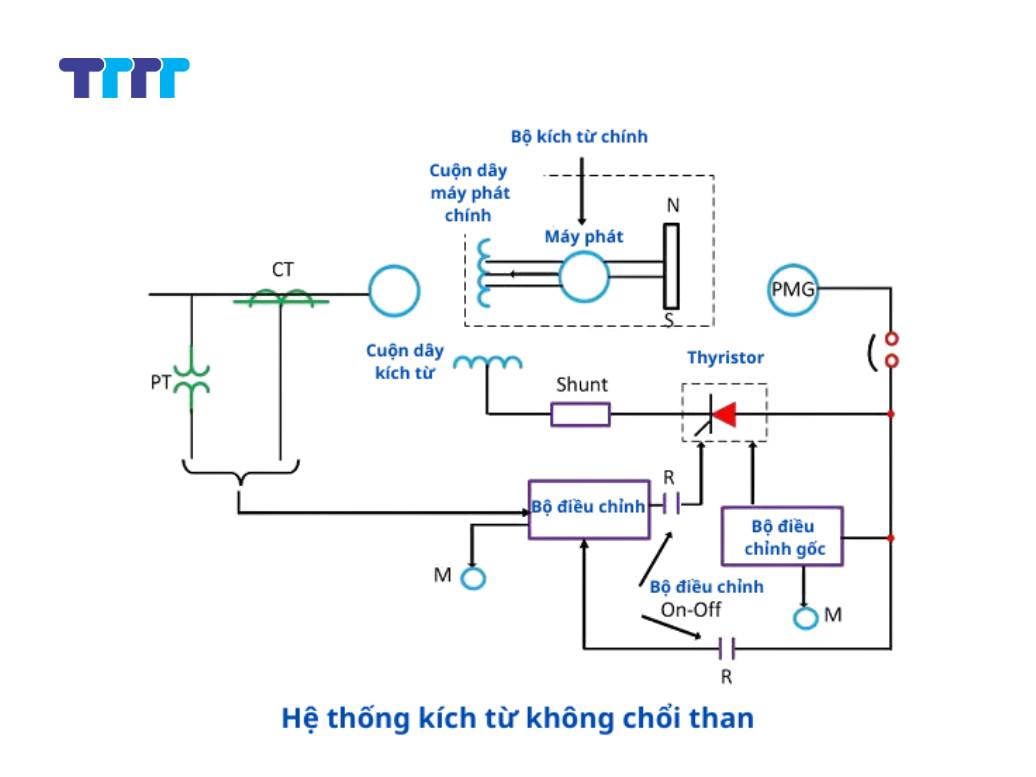

Hệ thống kích từ máy phát điện xoay chiều (AC – không chổi than)

Đây là hệ thống kích từ không chổi than (Brushless Excitation System) – loại phổ biến nhất hiện nay trong các dòng máy phát điện công nghiệp.

Hệ thống bao gồm máy phát kích thích xoay chiều kết hợp với bộ chỉnh lưu quay lắp trực tiếp trên trục. Dòng điện kích từ sau khi chỉnh lưu từ AC sang DC sẽ cấp trực tiếp cho rotor mà không cần chổi than.

Ưu điểm nổi bật là độ bền cao, giảm bảo trì, vận hành ổn định, rất phù hợp với môi trường công nghiệp liên tục.

Hệ thống kích từ tĩnh (Static Excitation System)

Hệ thống kích từ tĩnh sử dụng bộ chỉnh lưu bán dẫn (Thyristor) để biến đổi dòng điện AC thành DC.

Do không có phần quay, hệ thống này có khả năng phản hồi nhanh, điều chỉnh điện áp chính xác và dễ tích hợp điều khiển điện tử. Hệ thống kích từ tĩnh thường được sử dụng cho máy phát điện công suất lớn hoặc các hệ thống yêu cầu độ ổn định cao.

Chức năng của hệ thống kích từ máy phát điện

Hệ thống kích từ máy phát điện giữ vai trò trung tâm trong toàn bộ quá trình phát điện, với các chức năng chính:

• Cung cấp dòng điện một chiều cho cuộn dây kích từ rotor.

• Giữ điện áp đầu ra ổn định, hạn chế dao động khi tải thay đổi.

• Điều chỉnh và phân phối công suất phản kháng khi các máy phát vận hành song song.

• Nâng cao hiệu suất và kéo dài tuổi thọ của máy phát điện.

Một số lỗi thường gặp trong hệ thống kích từ máy phát điện

Mất kích từ máy phát điện

Dấu hiệu:
Dòng kích từ giảm về 0, công suất phản kháng chuyển sang giá trị âm, điện áp đầu ra không ổn định, máy phát có nguy cơ mất đồng bộ.

Nguyên nhân:
Hỏng AVR, đứt mạch kích từ, lỗi bộ chỉnh lưu hoặc mất nguồn cấp cho hệ thống kích từ.

Cách khắc phục:
Kiểm tra lại hệ thống AVR, bộ kích từ, dây dẫn và điều chỉnh điện áp phù hợp với tải. Thay thế linh kiện hỏng nếu cần.

Mất từ dư trong máy phát điện

Dấu hiệu:
Máy phát không tự kích từ khi khởi động, điện áp đầu ra bằng 0 hoặc rất thấp.

Nguyên nhân:
Máy để lâu không vận hành hoặc đấu sai cực tính khi bảo trì.

Cách khắc phục:
Tiến hành kích từ cưỡng bức bằng cách cấp dòng DC nhỏ để khôi phục từ dư và kiểm tra lại toàn bộ hệ thống đấu nối.

Xem thêm bài viết:

Củ phát điện 2200kva

Kết luận

Việc lựa chọn và vận hành hệ thống kích từ máy phát điện phù hợp giúp máy phát hoạt động ổn định, tiết kiệm chi phí bảo trì và đảm bảo an toàn lâu dài. Đặc biệt, các hệ thống kích từ không chổi than và kích từ tĩnh đang là xu hướng được ưu tiên trong các ứng dụng công nghiệp hiện đại.
